ЗАЩИТА ОТ БЕСПИЛОТНИКОВ НАЧИНАЕТСЯ С ЭКСПЕРТИЗЫ
Каждый объект индивидуален по своим характеристикам: площадь, форма периметра, рельеф, пористость застройки внутри территории и за её пределами. Также играет роль наличие беспроводных коммуникаций, радиомостов, прочих приёмопередающих устройств. Особое значение имеет режим безопасности объекта, расположение наиболее важных и уязвимых его участков. Всё это должно быть учтено при проектировании системы защиты от дронов.
ПО ВАШЕМУ ЗАПРОСУ СПЕЦИАЛИСТЫ НАШЕЙ КОМПАНИИ ПРОВЕДУТ АУДИТ МАЛОВЫСОТНОЙ БЕЗОПАСНОСТИ:
- Оценят уровень угрозы вторжения беспилотников, сценарии дрон-инцидентов и масштаб возможного ущерба
- С использованием собственного оборудования выполнят натурные испытания на вашем объекте
- Определят места установки и необходимое количество устройств обнаружения и подавления беспилотников
- Проверят совместимость элементов системы с установленными на объекте устройствами
- Выявят области затенения, степень затухания эфира и наиболее опасные направления
- Сформируют сводное заключение – степень защищённости объекта при установке на нём той или иной системы защиты от дронов
- Помогут разработать регламент действий сотрудников службы безопасности при вторжении беспилотников в воздушную зону объекта
- Подготовят комплект документов для руководства: составят план-схему развертывания системы защиты от БПЛА в одном-двух вариантах с рамочными сметами
Радиочастотное
обнаружение
дронов

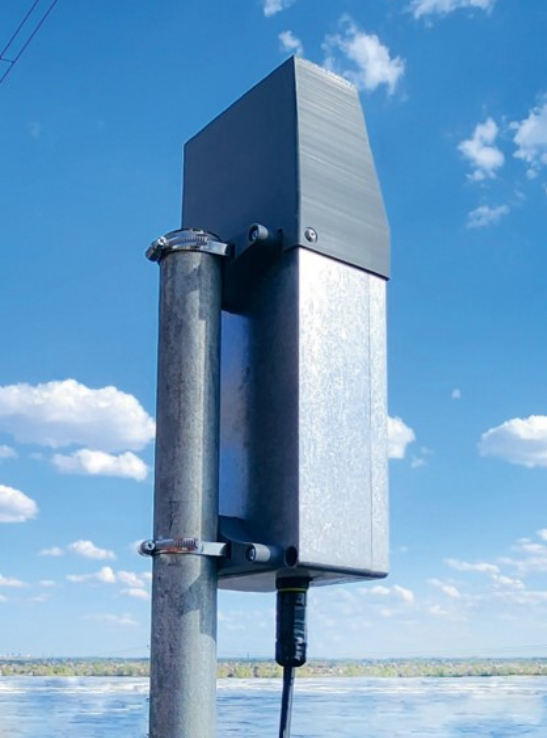

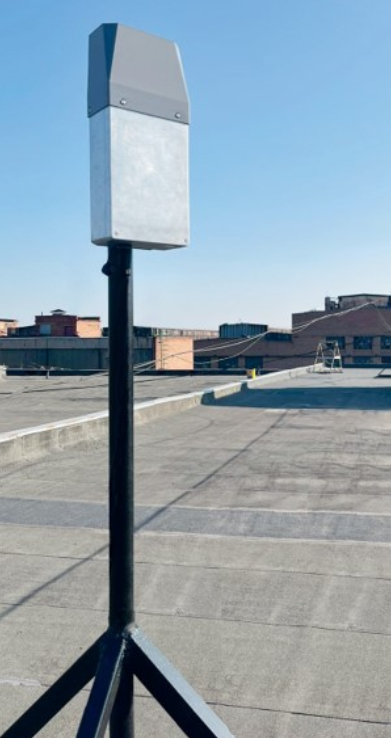

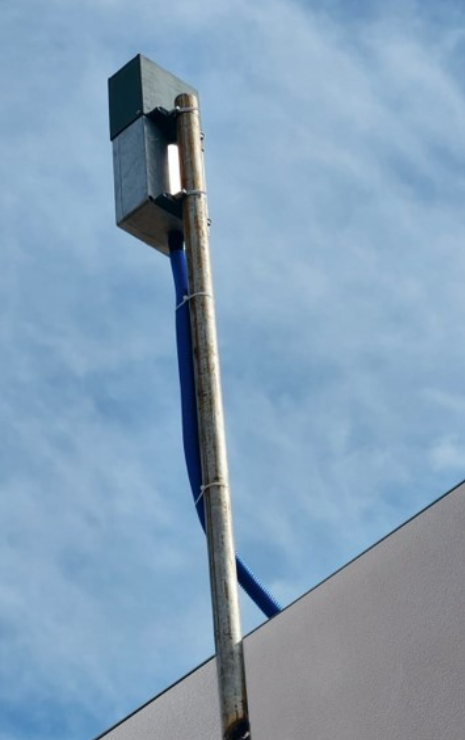

Радиочастотный детектор кругового действия «СТОПДРОН-РАДИУС-М» непрерывно сканирует эфир и обнаруживает гражданские БПЛА (~ 85% основных марок / моделей) по Wi-Fi и радиоканалам их управления, передачи видео и телеметрии.
При размещении на горизонтальной плоскости радиочастотный детектор «СТОПДРОН-РАДИУС-М» формирует в воздушном пространстве купольно-круговую область. При вторжении квадрокоптера в эту область включается оповещение об инциденте на интерфейсе АРМ оператора. Обнаружитель БПЛА данной модели является пассивным устройством и не излучает радиосигнала.
Преимущества
радиодетектора
«СТОПДРОН-РАДИУС-М»:
- Малозаметность / малый вес
- Простота установки и подключения
- Полностью автономная работа (при необходимости даже без АРМ оператора)
ПРИМЕЧАНИЕ: поставляется в составе комплексных систем защиты от БПЛА.
| Дальность действия | До 1300 метров (в зависимости от условий местности, радиочастотной обстановки, силы и частоты сигнала БПЛА) |
| Диапазон сканируемых радиочастот | 0,433 ГГц – 5,9 ГГц |
| Угол охвата | 360° по азимуту, 87° по углу места |
| Диапазон рабочих температур | От -30 °С до +50 °С |
| Степень защиты | IP 65 |
| Вес / размеры корпуса (в стандартном исполнении) | 25 кг / 490 мм x 370 мм x 280 мм |
| Подключение / питание / потребление | витая пара / 48 В / 35 Вт |
Радиопеленгация дронов

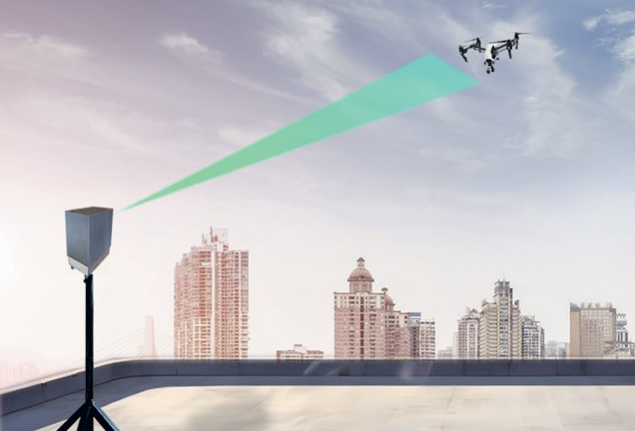

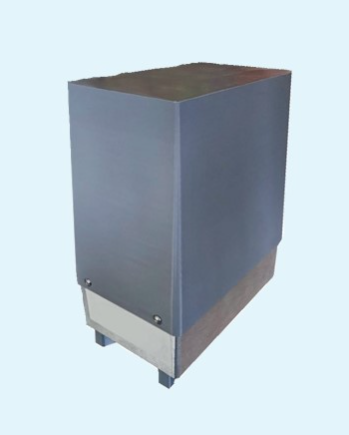

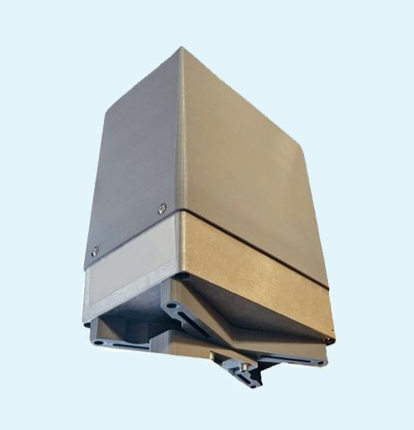

Радиочастотный детектор «СТОПДРОН-АЗИМУТ» идентичен изделию «СТОПДРОН-РАДИУС-М» по техническим параметрам, но отличается функционально по принципу радиодетекции. Обнаружив БПЛА в купольно-круговой области своего действия, «СТОПДРОН-АЗИМУТ» даёт азимут на дрон. Это позволяет определить направление подлёта БПЛА к объекту.
При установке на объекте 2 и более радиодетекторов «СТОПДРОН-АЗИМУТ» (конфигурация «СТОПДРОН-ПЕЛЕНГ»), они определяют не только направление на беспилотник, но и пеленгуют фактическое местонахождение дрона. Это позволяет отслеживать цель и характер ее полета для принятия решения: круговое противодействие БПЛА, направленное прерывание сигнала БПЛА переносными устройствами, ожидание возврата беспилотника на точку взлёта для перехвата его оператора.
ПРИМЕЧАНИЕ: при ограниченных возможностях направленного обнаружения, устройство работает в качестве кругового радиодетектора на дальностях, соответствующих параметрам изделия «СТОПДРОН-РАДИУС-М»
Преимущества радиодетектора «СТОПДРОН-АЗИМУТ»:
- Малозаметность / малый вес
- Простота установки и подключения
- Не излучает радиосигнала (пассивное устройство, не создаёт помех)
ПРИМЕЧАНИЕ: поставляется в составе комплексных систем защиты от БПЛА.
ПРОТИВОДЕЙСТВИЕ БПЛА

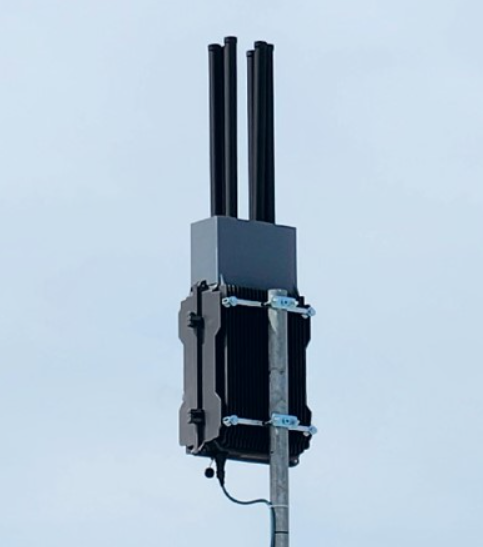

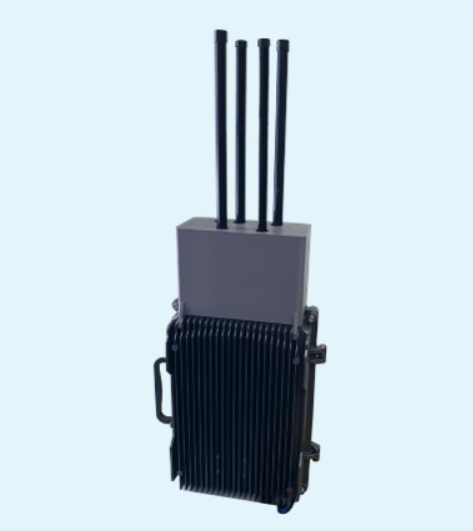

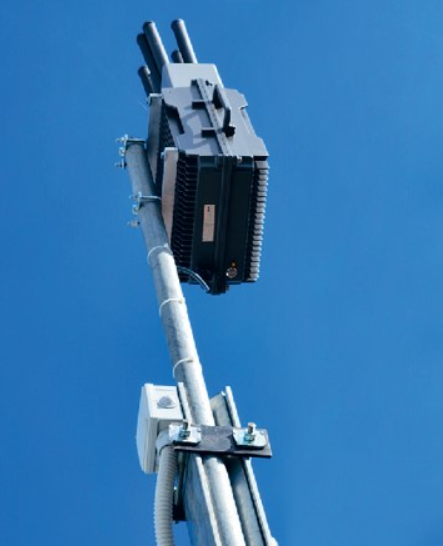

Для предотвращения проникновения БПЛА в воздушную зону объекта устанавливаются прерыватели сигнала линейки «СТОПДРОН-СТРАЖ». В базовой комплектации устройство имеет купольно-круговую область покрытия и в активном режиме препятствует пролёту гражданских дронов (основных марок / моделей).
Прерыватель сигнала переводится активный режим по факту обнаружения квадрокоптера (автоматически или вручную оператором) и в остальное время не излучает радиосигнала.
ПРИМЕЧАНИЕ: прерыватели сигнала линейки «СТОПДРОН-СТРАЖ» производятся в России и оснащены встроенной климатической системой, адаптированной под российские условия.
ПО ОТДЕЛЬНОМУ ТЕХЗАДАНИЮ ОТ ЗАКАЗЧИКА УСТРОЙСТВО МОЖЕТ БЫТЬ:
- › Оснащено дополнительными каналами
- › Отрегулировано по дальности действия
- › Выполнено с иной диаграммой покрытия (полукруговой / секторальной)
ПРИМЕЧАНИЕ: поставляется в составе комплексных систем защиты от БПЛА.
- На стандартных радиоканалах управления, передачи видео и телеметрии: до 1200 м в зависимости от факторов местности, силы сигнала БПЛА, а также соотношения расстояний «Прерыватель — БПЛА» и «БПЛА — пульт оператора»
- На каналах спутниковой навигации GPS L1 и L2: до 1200 м
- 400 МГц / 900 МГц / 1.2 ГГц / 1.4 ГГц / 1.5 ГГц / 2.4 ГГц / 5.2 ГГц / 5.8 ГГц
- 360° по азимуту, 87° по углу места
- От −30 °C до +50 °C
- IP 65
- 25 кг / 490 мм × 370 мм × 280 мм
- Витая пара / 220 В / 2 кВт
СТАЦИОНАРНЫЙ
КОМПЛЕКС

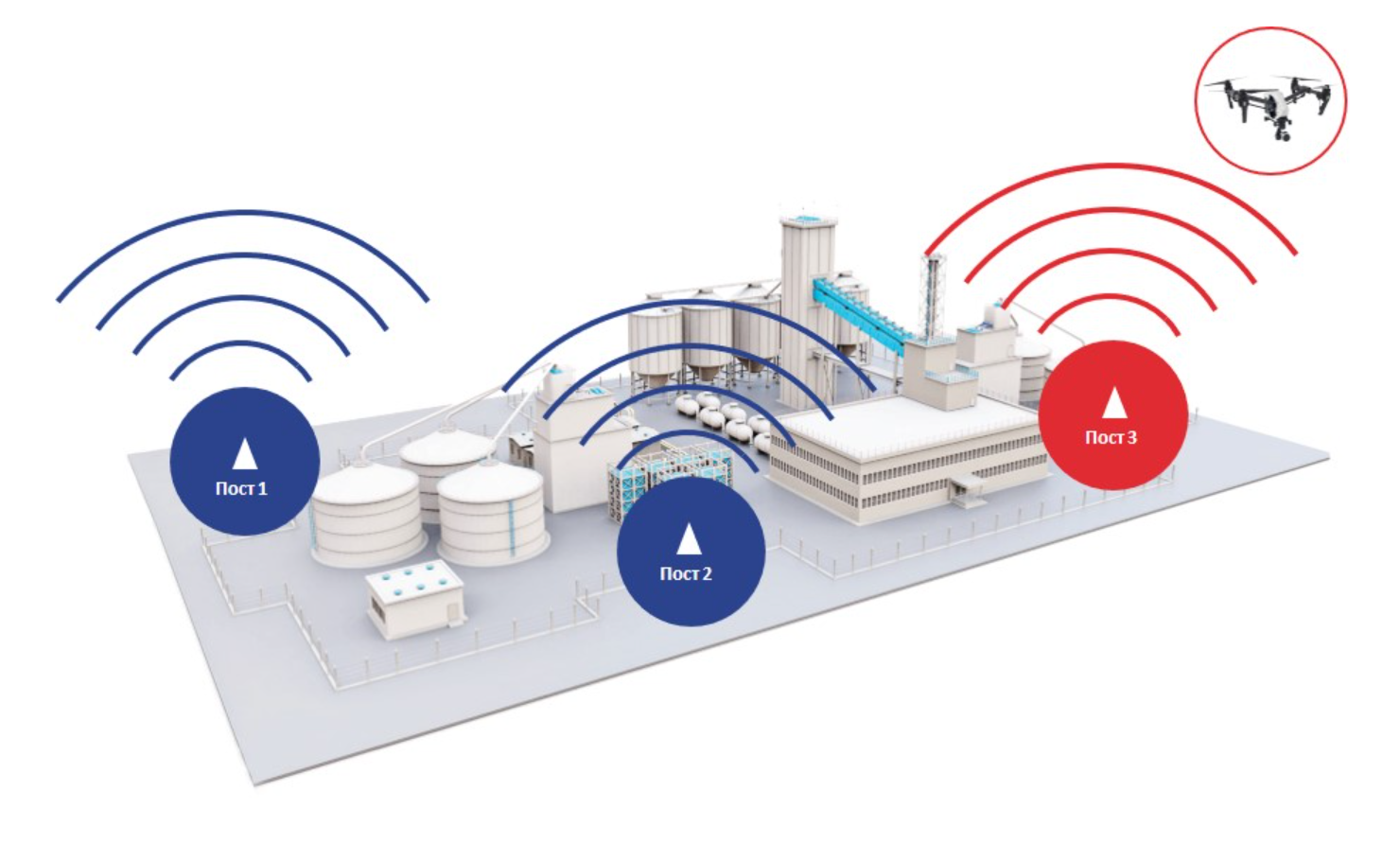

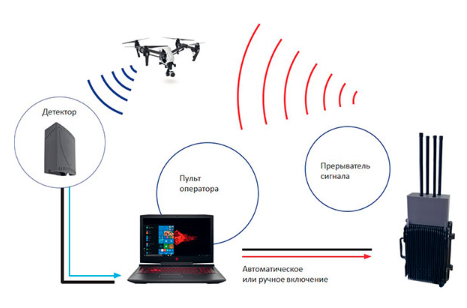

На объекте заказчика вышеперечисленные устройства интегрируются в единый комплекс. В зависимости от размера объекта, типа его застройки, окружающего рельефа и прочих факторов комплексная система защиты от беспилотников может:
- Включать в себя разное количество обнаружителей дронов и устройств противодействия
- Включать в себя разные типы радиочастотных детекторов БПЛА: круговые / направленные
- Предусматривать попарное размещение детекторов и прерывателей сигнала (1 детектор + 1 прерыватель = 1 пост системы) или соотношение устройств в иной пропорции
- Допускать прочие виды гибкой конфигурации по требованию заказчика

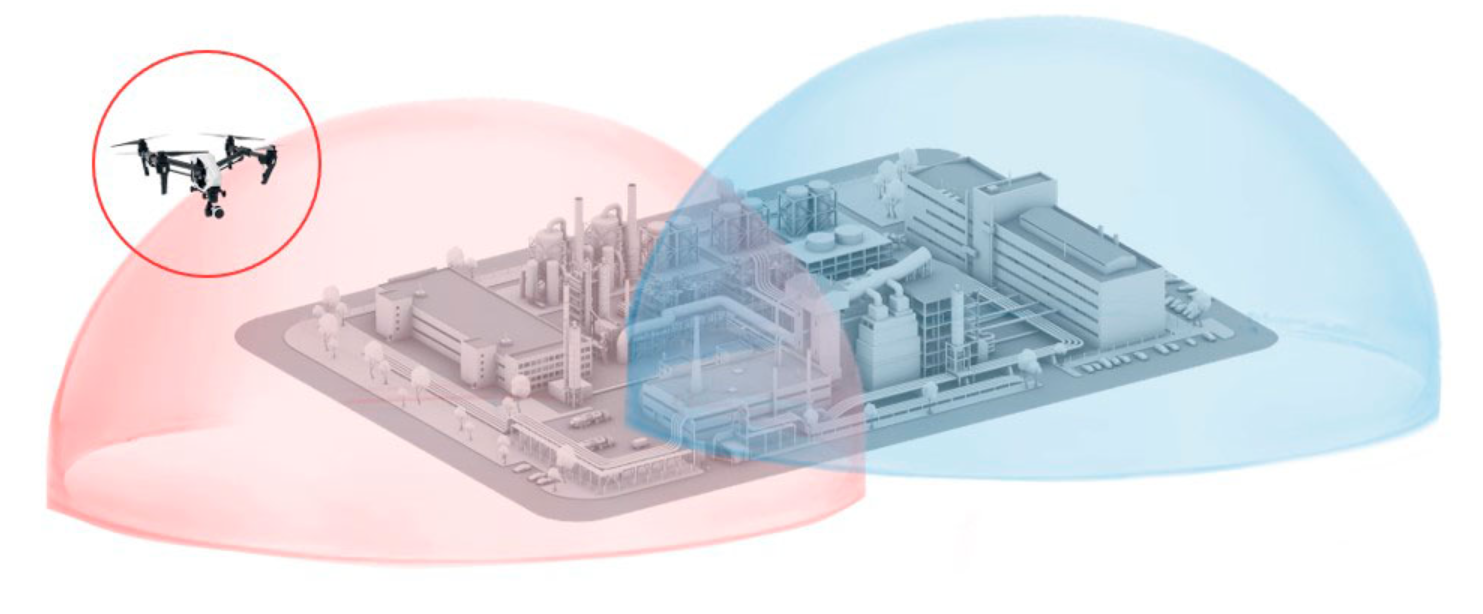

КОМПЛЕКС «СТОПДРОН – СТАЛКЕР»

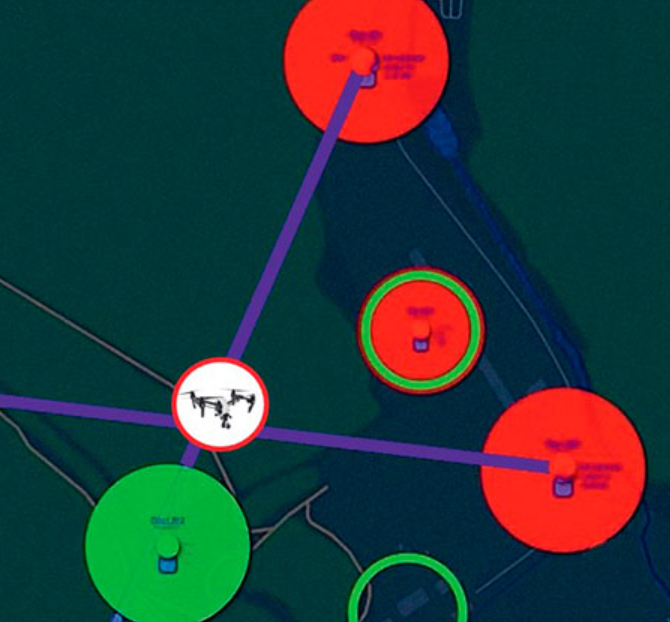

КОМПЛЕКС «СТОПДРОН-АЗИМУТ / ПЕЛЕНГ»
- На базе направленных радиодетекторов «СТОПДРОН-АЗИМУТ»
- Пропорциональное или иное оснащение прерывателями сигнала линейки «СТОПДРОН-СТРАЖ»
- Возможно совмещение с постами кругового обнаружения (с круговыми радиодетекторами «СТОПДРОН-РАДИУС-М») по требованию заказчика
КОМПЛЕКСЫ «СТОПДРОН»
Любой вариант стационарного комплекса «СТОПДРОН» разворачивается на базе подготовленной инфраструктуры
Подготовка инфраструктуры на объекте (прокладка кабельных трасс, установка мачт и коммутационных шкафов, прочее) выполняется подрядной организацией заказчика согласно техзаданию поставщика
Техзадание составляется поставщиком на стадии изучения технических условий на объекте

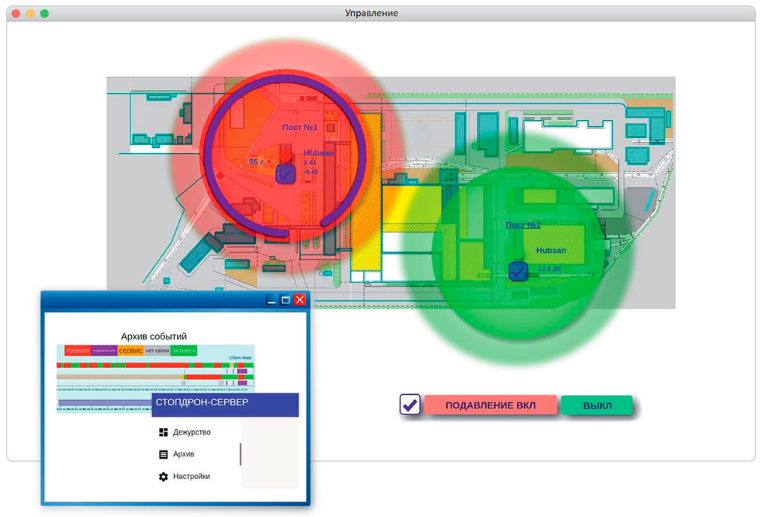

Для управления стационарным комплексом защиты от беспилотников предусмотрен компактный СД-Сервер (на базе мини-ПК) с ПО «СТОПДРОН» и АРМ оператора (компьютер- моноблок или настольный экран). На экран АРМ оператора выводится схема объекта с метками постов / устройств системы.
ФУНКЦИОНАЛ ПО «СТОПДРОН» ПОЗВОЛЯЕТ:
Варьировать режимы противодействия (автоматический / ручной)
Получать графическое и звуковое оповещение о дрон-инцидентах
Получать обратную связь о состоянии элементов системы защиты от БПЛА
Выполнять дистанционную перезагрузку некоторых элементов системы
Просматривать архив событий (обнаружения дронов, включения противодействия БПЛА, состояния элементов системы)
МОБИЛЬНЫЙ КОМПЛЕКС

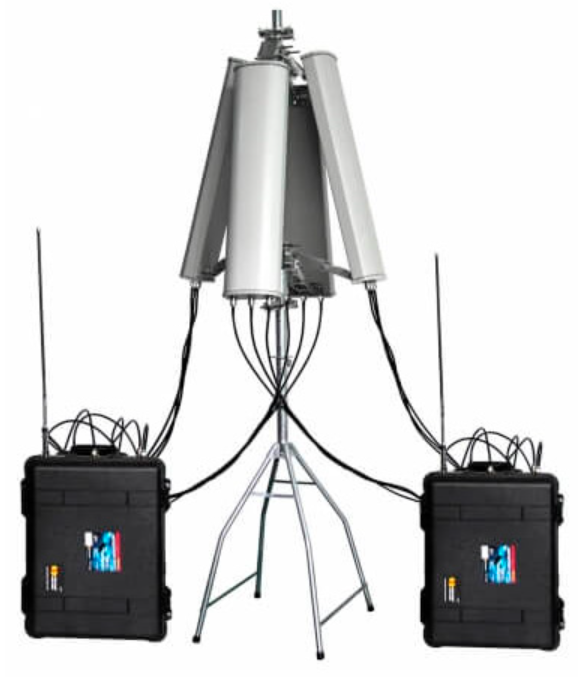

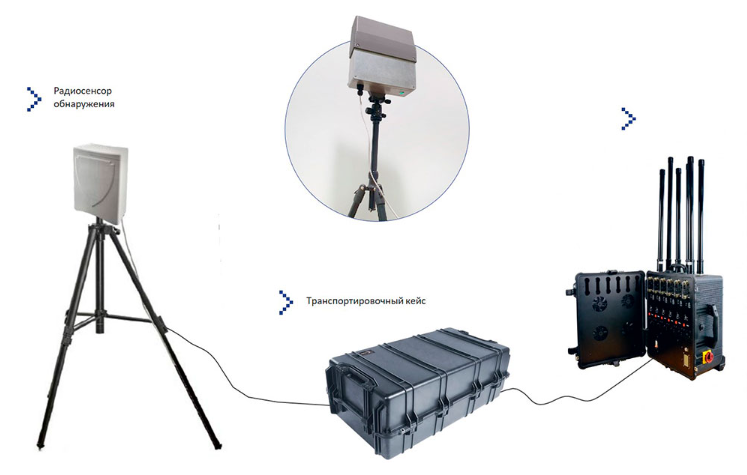

Мобильный комплекс «СТОПДРОН-УНИВЕРСАЛ» – система обнаружения и противодействия гражданским БПЛА, предназначенная для оперативного развёртывания с целью защиты важных объектов, мероприятий и высокопоставленных лиц.
«СТОПДРОН-УНИВЕРСАЛ» транспортируется в кейсах, разворачивается за 10-15 минут и формирует в воздушном пространстве купольно-круговую область, при вторжении в которую беспилотник будет обнаружен и автоматически принуждён к посадке/уходу на точку взлёта. В режиме сканирования комплекс не генерирует излучений.
| Дальность действия | • В зависимости от типа БПЛА: до 300 м (плотная городская застройка) – до 1300 м (открытая равнинная местность) |
| Диапазон сканируемых радиочастот детектора БПЛА | • Диапазон сканируемых радиочастот детектора БПЛА 0,433 ГГц – 5,9 ГГц / обнаружение около 85% гражданских беспилотников методом пассивного сканирования радиоэфира |
| Каналы прерывания сигнала БПЛА | • 400 МГц / 900 МГц / 1,2 ГГц / 1,4 ГГц / 1,5 ГГц / 2,4 ГГц / 5,2 ГГц / 5,8 ГГц |
| Угол охвата | • 360° по азимуту, 87° по углу места |
| Диапазон рабочих температур | • От -25 °С до +50 °С |
| Степень защиты | • IP 65 |
Автомобильный
комплекс
По требованию заказчика возможна адаптация системы в подвижный комплекс «СТОПДРОН-УНИВЕРСАЛ Авто» на базе автомобиля (например, УАЗ «Патриот»). Характеристики автомобильной модификации и её компоновка определяются техническим заданием от заказчика и маркой/моделью транспортного средства.
Радиочастотный детектор кругового действия «СТОПДРОН-РАДИУС-МА»
Прерыватель сигнала кругового действия «СТОПДРОН-СТРАЖ-МА»
(в наборе корпусов с комплектом антенн)
Система автономного питания
АРМ оператора
Сопутствующие элементы
Крепеж на раму, коммутатор, комплект кабелей, прочее
НАПРАВЛЕННОЕ
ПРОТИВОДЕЙСТВИЕ

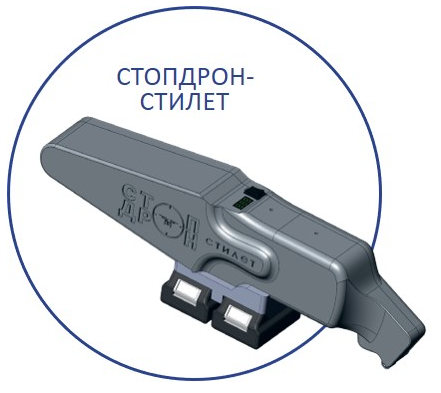

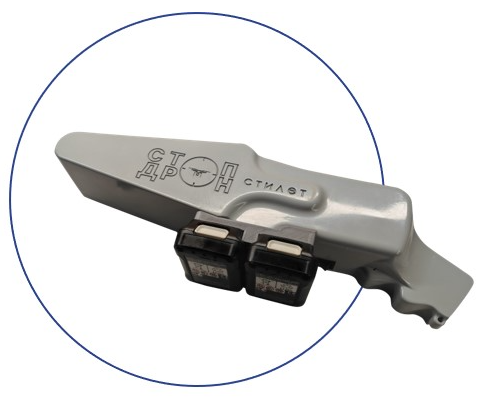

Портативный направленный прерыватель сигнала «СТОПДРОН-СТИЛЕТ» – это прибор для блокировки радиочастот управления, телеметрии, видеопотока и спутниковой навигации малых беспилотных летательных аппаратов. Устройство рассчитано на противодействие гражданским беспилотникам в пределах их видимости невооружённым глазом.
- 1,5 – 1,62 ГГц / 2,4 ГГц / 5,8 ГГц
- До 1000 м в зависимости от факторов местности, силы сигнала БПЛА, а также соотношения расстояний «Прерыватель - БПЛА» и «БПЛА - пункт оператора»
- 30° по азимуту, 30° по углу места
- 12В х 2 шт.
- До 40 минут (сериями по 5 мин.)
- 450 мм х 130 мм х 70 мм
- 4,5 кг
ПРЕДУСМОТРЕНЫ ДВА РЕЖИМА
ПРОТИВОДЕЙСТВИЯ ДРОНАМ:
Прерывание сигнала с возможностью ухода
Полное прерывание сигнала и принудительная посадка
ВЫЕЗДНЫЕ УСЛУГИ ПО ЗАЩИТЕ ОТ ДРОНОВ
Если вам необходимо обезопасить себя от беспилотников на непродолжительное время, наша компания готова предложить такую услугу.
СПЕЦИАЛИСТЫ КОМПАНИИ ПРИБУДУТ НА МЕСТО ПРОВЕДЕНИЯ ВАШЕГО МЕРОПРИЯТИЯ И РАЗВЕРНУТ МОБИЛЬНЫЙ ПОСТ ЗАЩИТЫ ОТ ДРОНОВ. ЭТО ОБЕСПЕЧИТ МОНИТОРИНГ ВОЗДУШНОЙ ОБСТАНОВКИ И ПОДАВЛЕНИЕ БЕСПИЛОТНИКОВ В СЛУЧАЕ ИХ ВТОРЖЕНИЯ.
Система будет размещена так, чтобы не привлекать внимание участников мероприятия и гарантировать их конфиденциальность.
Наземная служба безопасности защитит вас от папарацци, СТОПДРОН - от наблюдения и съёмки с воздуха.
Предупреждающие знаки
- Предупреждающие знаки о бесполётной зоне над вашим объектом и вблизи него помогут минимизировать риск вторжения беспилотников.
- Чаще всего инциденты с дронами можно предотвратить заблаговременным оповещением владельцев коптеров.
- Закажите эти таблички, разместите их по периметру, и степень маловысотной безопасности на вашей территории существенно повысится.
- Знаки выполнены из всепогодных материалов. Размеры, графический дизайн и текст могут быть изменены по желанию заказчика.
ОБЪЕКТЫ
«СТОПДРОН» предлагает комплексные решения для обнаружения беспилотных летательных аппаратов и их дальнейшей нейтрализации. В защите от видеосъёмки квадрокоптерами, а также в защите от использования БПЛА в целях транспортировки нелегальных грузов и осуществления терактов нуждаются следующие объекты:
-
Аэропорты и крупные транспортные узлы - Стадионы и места проведения массовых мероприятий
- Предприятия энергетического комплекса (АЭС, ГЭС, нефтеперерабатывающие заводы)
- Места лишения свободы
- Охраняемые и режимные объекты
- Головные офисы крупных компаний
- Частные владения, места отдыха высокопоставленных и публичных лиц
Каждый объект уникален по своим параметрам и требованиям безопасности, поэтому вам будет предоставлено индивидуальное коммерческое предложение.
